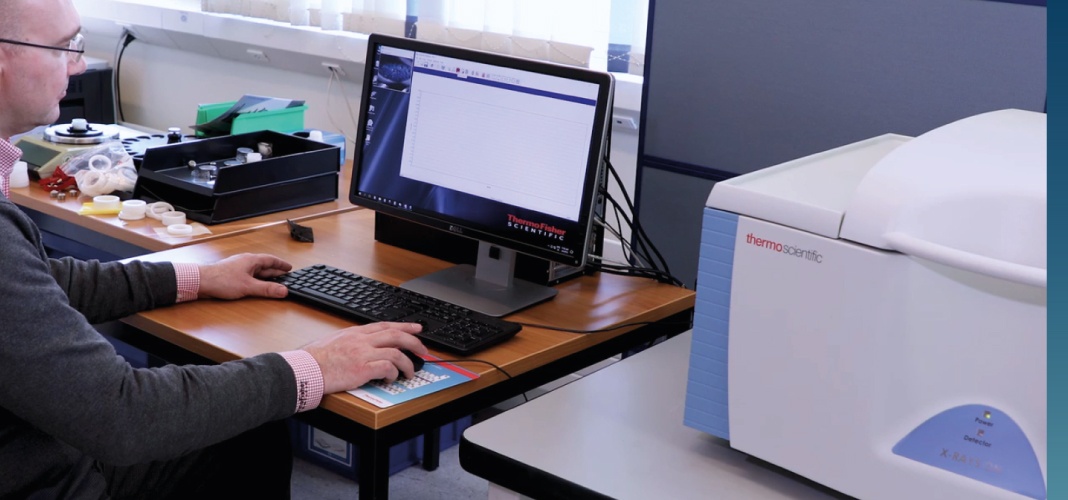

Espectrómetros EDXRF y WDXRF de Laboratorio
Thermo Fisher Scientific ARL ofrece una gama completa de sistemas de Rayos X, Instrumentación de Fluorescencia (Energía dispersiva – ED y Dispersión de Onda – WD) y Difracción de rayos X (XRD) que cubre todos los aspectos de la Espectrometría de Rayos X, desde la investigación rutinaria a las aplicaciones altamente especializadas; desde el versátil espectrómetro ARL QUANT’X hasta el ultrapreciso XRF multicanal X900, cada instrumento combina tecnología de punta con una larga trayectoria de instrumentos de calidad, durabilidad y rendimiento analítico excepcional.
La espectrometría de rayos X es una técnica muy potente para el análisis cuantitativo, cualitativo, rápido y no destructivo de analitos mayores, menores y trazas de elementos en todo tipo de materiales, incluidos sólidos, polvos, soluciones acuosas u orgánicas y estructuras en capas. Tiene numerosas aplicaciones en todas las industrias: farmacéutica, vigilancia ambiental, metales, cemento, electrónica, vidrio, polímeros, cerámicas, refractarios, geoquímica, petróleo, productos químicos y minería.
- Análisis de óxidos en cemento, cerámicos, refractarios y materias primas en general.
- Escorias metalúrgicas y minerales en minería.
- Detección de metales pesados en plásticos conforme a RoHS/WEEE .
- Medición de elementos en la industria petrolera como sulfuros y metales en aditivos y lubricantes.
- Películas finas sobre filtros, revestimientos sobre metales.
- Filtros de partículas en aerosol para el monitoreo de la contaminación del aire
- Aplicaciones medioambientales, lodos residuales y aceites usados
- Cuantificación de macronutrientes en alimentos y piensos.
- Contaminación del suelo y diversas pruebas medioambientales
- Catalizadores y productos químicos
Preguntas frecuentes Espectrómetros EDXRF y WDXRF de Laboratorio
Un espectrómetro EDXRF (Fluorescencia de Rayos X por Energía Dispersiva) es un instrumento analítico que identifica y cuantifica la composición elemental de una muestra.
Cómo mide: Detecta simultáneamente todos los fotones de fluorescencia de rayos X emitidos por la muestra y los discrimina en función de su energía.
Ventajas: Es un equipo compacto, rápido, de menor costo operativo y no requiere sistemas complejos de refrigeración.
Un espectrómetro WDXRF (Fluorescencia de Rayos X por Longitud de Onda Dispersiva) es un instrumento de alta resolución para el análisis químico elemental de materiales.
Cómo mide: Utiliza un arreglo de cristales y colimadores para discriminar los fotones de fluorescencia de rayos X emitidos por la muestra según su longitud de onda antes de que lleguen al detector.
Ventajas: Ofrece la máxima resolución espectral, eliminando solapamiento de picos y permitiendo analizar elementos ultra-ligeros con extrema precisión.
El proceso de análisis en un sistema EDXRF se genera en tres etapas consecutivas:
Excitación: Un tubo de rayos X bombardea la muestra, expulsando electrones de las capas internas de los átomos.
Emisión (Fluorescencia): Electrones de capas externas caen a ocupar los huecos vacíos en los orbitales inferiores, liberando energía en forma de fotones de rayos X, cada fotón tiene la energía característica del elemento que lo emitió.
Dispersión y Registro: El detector (habitualmente un SDD o detector de deriva de silicio) mide la energía y cantidad de estos fotones simultáneamente para generar el espectro de la muestra.
A diferencia del sistema dispersivo en energía, el funcionamiento de un WDXRF añade un paso óptico de alta precisión:
Excitación: La muestra es irradiada con un tubo de rayos X de alta potencia (generalmente de hasta 4kW).
Colimación y Separación: Los rayos X emitidos pasan por un colimador hacia un cristal analizador. El cristal actúa como un prisma, difractando las longitudes de onda según la Ley de Bragg.
Detección Secuencial: El detector se posiciona de forma ultra-precisa en la longitud de onda característica del elemento de interés, para cuantificar los fotones de fluorescencia provenientes de la muestra.
La diferencia principal radica en cómo se discriminan y cuantifican los fotones de fluorescencia:
EDXRF: Separa las energías electrónicamente directamente en el detector. Es más rápido para barridos generales, económico y ocupa menos espacio.
WDXRF: Separa las longitudes de onda físicamente usando cristales ópticos. Ofrece una resolución sustancialmente mayor, menores límites de detección y evita interferencias en matrices complejas.
Ambas son técnicas de análisis elemental, pero operan bajo principios y flujos de trabajo completamente distintos:
XRF (EDXRF/WDXRF): Es una técnica no destructiva que analiza muestras sólidas, líquidas o en polvo directamente, con mínima o nula preparación.
ICP-OES (Plasma Acoplado Inductivamente): Es una técnica destructiva que requiere disolver la muestra en ácidos (digestión química). Ofrece límites de detección en partes por billón (ppb), pero con costos operativos sustancialmente más altos y mayor tiempo de preparación.
Depende de la aplicación y de los límites de detección requeridos.
EDXRF puede reemplazar con éxito al ICP en controles de calidad industriales donde las concentraciones a medir están en rangos de porcentajes (%) o partes por millón (ppm) altas, eliminando el uso de ácidos peligrosos y acelerando los tiempos de respuesta.
Sin embargo, si el laboratorio requiere análisis a nivel de trazas ultra-bajas (ppb), el ICP sigue siendo indispensable.
La tecnología de fluorescencia de rayos X cubre casi toda la tabla periódica:
Rango general: Desde el Fluor (F, número atómico 9) hasta el Uranio (U, número atómico 92).
Sistemas WDXRF avanzados: Equipos de alta gama distribuidos por WG Technology amplían este rango permitiendo la detección fiable de elementos ultra-ligeros como el Berilio (Be, Z=4), Boro (B, Z=5) y Carbono (C, Z=6).
Los equipos EDXRF modernos de sobremesa ofrecen una excelente precisión analítica:
Error relativo: Típicamente entre el 0.5% y el 2% para elementos mayoritarios en muestras homogéneas.
Estabilidad: Los detectores SDD de última generación garantizan una mínima deriva térmica, permitiendo un control de calidad repetible en turnos continuos de trabajo.
La precisión de un WDXRF se considera el estándar de oro en análisis instrumental físico:
Error relativo: Con frecuencia inferior al 0.1% a 0.5% en componentes mayoritarios.
Ventaja: Al eliminar físicamente los ruidos de fondo y el solapamiento de picos adyacentes en la tabla periódica, ofrece la máxima reproducibilidad requerida en laboratorios de certificación e investigación avanzada.
La versatilidad de la técnica XRF permite procesar múltiples estados de la materia con mínima preparación:
Sólidos: Metales, aleaciones, plásticos, polímeros y cerámicas.
Polvos: Minerales, cemento, suelos, catalizadores (analizados como polvos sueltos, prensados en pastillas o fundidos en perlas de vidrio).
Líquidos: Aceites lubricantes, combustibles, soluciones acuosas y fluidos industriales utilizando copas especiales de análisis.
Un espectrómetro WDXRF ofrece la capacidad analítica más robusta del mercado para laboratorios industriales. Puede cuantificar desde trazas a nivel de ppm hasta concentraciones puras del 100% de forma simultánea. Su óptica avanzada le permite procesar matrices altamente complejas (como minerales multifásicos o escorias) sin sufrir los efectos de matriz que saturan o confunden a equipos de menor envergadura.
Se utiliza principalmente para la caracterización de materiales, control de materias primas y validación de productos terminados. Sus aplicaciones clave incluyen la cuantificación de aditivos, la identificación positiva de materiales (PMI), el análisis ambiental de suelos y la investigación geológica avanzada.
Elige EDXRF si: Buscas un retorno de inversión rápido, tu presupuesto es moderado, necesitas analizar elementos del Sodio (Na) en adelante y las tolerancias de tu proceso permiten variaciones en el rango de ppm medias.
Elige WDXRF si: Trabajas bajo estrictas normas regulatorias (como en la industria del cemento o minería a gran escala), requieres medir elementos muy ligeros con alta precisión o procesas un alto volumen de muestras críticas donde el error debe ser prácticamente nulo.
El XRF optimiza el control de calidad (QC) proporcionando datos analíticos precisos en cuestión de minutos. Al automatizar la medición de elementos críticos en la línea de producción o recepción, permite ajustar formulaciones en tiempo real, evitar el rechazo de lotes completos y asegurar que el producto final cumpla exactamente con las fichas técnicas exigidas por el mercado.
En el sector minero, el XRF se utiliza para el mapeo geoquímico, control de leyes de mineral y optimización del procesamiento de beneficio.
Metodología de análisis: Los minerales se trituran y se pulverizan finamente. Para un análisis rápido en campo o planta se utilizan pastillas prensadas. Para la máxima precisión en laboratorio, el polvo de mineral se funde con boratos de litio en un sistema de preparación de muestras para crear una perla de vidrio homogénea, eliminando los efectos de tamaño de partícula y mineralógicos antes de introducirla al espectrómetro WDXRF o EDXRF.
En la industria del cemento, el EDXRF es una herramienta económica y eficiente para el monitoreo continuo de óxidos principales como SiO2, Al2O3, Fe2O3, SO3 y CaO en la harina cruda, el clinker y el cemento final. Permite calcular de forma automatizada los índices de calidad (LMS, SR, AR) para asegurar la estabilidad del horno y las propiedades mecánicas del cemento.
En el sector de hidrocarburos, el XRF es el método estándar regulado por normas internacionales (como ASTM D4294 y D2622) para:
Cuantificación de Azufre (S) en combustibles, diésel y crudo pesado.
Monitoreo de metales de desgaste (Fe, Cr, Ni, Cu) en aceites lubricantes usados.
Determinación de aditivos (P, Zn, Ca, Mg) en la formulación de lubricantes nuevos.
Se emplea para el análisis de composición de aleaciones ferrosas y no ferrosas, el control de impurezas en fundiciones y la cuantificación de metales en escorias de proceso. Permite clasificar de forma instantánea grados de acero, aluminios y bronces, garantizando que la colada cumpla con las especificaciones estructurales internacionales.
En geología y geoquímica, los espectrómetros XRF facilitan la determinación cuantitativa de elementos mayores (como Ti, Mn, K, P) y elementos traza (Sr, Y, Zr, Nb) en rocas, sedimentos y núcleos de perforación, apoyando los modelos de exploración y estudios petrológicos.
Debido a su alta resolución y exigencia técnica, los sistemas WDXRF son la tecnología de cabecera en:
Fábricas de cemento a gran escala (producción 24/7).
Plantas siderúrgicas y metalúrgicas de alta especificación.
Laboratorios comerciales de servicios analíticos y de certificación minera.
Centros de investigación en nanotecnología y desarrollo de nuevos materiales.
Los precios varían sustancialmente según la configuración óptica, potencia y detectores:
Espectrómetros EDXRF de sobremesa: El rango de inversión suele iniciar desde los $30,000 USD hasta los $120,000 USD aproximadamente, dependiendo de su configuración.
Espectrómetros WDXRF: Debido a su compleja ingeniería óptica y goniómetros de alta precisión, los precios base oscilan entre los $160,000 USD y pueden superar los $550,000 USD en sistemas de alta potencia (4kW).
El costo final de una solución XRF está determinado por:
La potencia del tubo de rayos X (ej. 50W vs 4kW).
El tipo y resolución del detector (proporcional, centelleo o SDD de última generación).
El número de posiciones del cambiador automático de muestras.
Si equipa análisis simultáneo, secuencial o ambos.
El software especializado y los paquetes de calibraciones preinstaladas (fábricas de cemento, petróleos, etc.).
El costo de mantenimiento preventivo anual suele estimarse entre el 5% y el 8% del valor del equipo. La ventaja de la tecnología XRF es que no requiere consumibles costosos diarios (como gases de alta pureza continuos que sí exige el ICP), haciendo que el costo por muestra analizada sea uno de los más bajos en el sector de la instrumentación química.
Los mejores equipos EDXRF son aquellos que incorporan un detector SDD de alta resolución, cámaras con control de atmósfera (aire, vacío o helio) para medir elementos ligeros, y un software con algoritmos avanzados de parámetros fundamentales. Los modelos de sobremesa distribuidos por WG Technology destacan por su óptima relación costo-beneficio, permitiendo a laboratorios pequeños y medianos obtener capacidades analíticas similares a sistemas industriales grandes sin requerir instalaciones de gases complejos o sistemas de refrigeración.
Para Metales (Aleaciones / Chatarra / PMI): Se recomiendan espectrómetros EDXRF de sobremesa rápidos o equipos portátiles de mano si se requiere movilidad en patio de acopio.
Para Minerales Críticos (Minería / Cemento): Se recomienda un sistema WDXRF de potencia media o alta, acompañado de sistemas de preparación de muestras en pastilla prensada o perla fundida.
Los espectrómetros EDXRF de sobremesa que operan bajo condiciones de aire o helio y poseen detectores SDD de estado sólido son los que requieren menor mantenimiento y repuestos. Al no tener partes mecánicas móviles complejas internas (como el goniómetro de un WDXRF) ni sistemas de enfriamiento por agua, sus rutinas de servicio técnico son sumamente sencillas y de bajo costo.
Equipos de Sobremesa: Cuentan con tubos de rayos X de mayor potencia, cámaras de muestra herméticas que permiten hacer vacío (esencial para medir con precisión elementos ligeros como Na, Mg, Al, Si) y cambiadores automáticos de muestras para alta productividad.
Equipos Portátiles (Handheld): Están diseñados para la movilidad extrema en campo (exploración geológica directa, inspección de tuberías in situ o reciclaje de metales). Sacrifican la precisión en elementos muy ligeros debido a las interferencias del aire ambiental, pero entregan lecturas rápidas de elementos pesados en segundos.
